Наиболее перспективной методикой для бурения интервалов с «узким окном», перепадов градиентов порового/пластового давлений и давления гидроразрыва можно назвать бурение с управляемым давлением (Managed Pressure Drilling, MPD). Это метод, когда давление в скважине строго регулируется посредством закрытой системы регуляции бурового раствора.
Данная технология контроля позволяет менять давление на забое при сокращенном прерывании процесса буровых работ. Главная цель — не допускать притока флюидов в скважину и стравливать проявления без дополнительных рисков и прекращения бурения.

Область применения

Применение данной методики целесообразно при бурении в «зонах узкого окна», где кривые градиентов пластовых давлений (Pпл), давлений бурового раствора (Рбр) и давлений гидроразрыва (Ргр) сближены. В таких ситуациях незначительные колебания плотности бурового раствора могут вызвать либо поглощения (Рбр > Ргр), либо нефтегазоводопроявления (Рпл > Рбр) . К подобным вариантам относятся и случаи, когда трудно выявить наличие и/или признаки «зон узкого окна» из-за недостаточной геологической изученности разрабатываемого участка.

Традиционно изменять плотность бурового раствора, выравнивая внешнее и внутреннее давления в стволе, может быть слишком поздно: приходится прекращать бурение, ликвидировать осложнения и риски серьезных аварий.

Технология бурения

+
+
+
+
+
+
+
+
+
– Манифольд
– Устьевой гермитизатор
– ПВО
– Буровые насосы
– Блок дросселирования
– Газосепаратор
– Факельная установка
– Вибросита
– Азотная установка
MPD – это высокоэффективный регулируемый процесс, обеспечивающий точный контроль давления в затрубном пространстве по всей протяженности скважины. С помощью специальных клапанов ежесекундно контролируется плотность, температура и расход бурового раствора на входе и на выходе из устья. Данные выдаются в режиме «онлайн». Узнать о поглощении или проявлении скважины можно менее чем за 1 минуту.

Давление в системе играет главное значение, имеет определенные границы и должно:
  • превышать поровое давление, чтобы исключить нежелательный приток из окружающих образований скважины;
  • быть ниже давления, при котором начинается разрушение скважины.

Схема устройства MPD включает в себя

1
устьевой герметизатор
2
замкнутый трубопровод
3
штуцерный манифольд

(с управляемым клапаном и расходомером),
регулирующий выходное отверстие от 0 до 100% открытия

4
систему автоматического управления
Контроль и мгновенная регулировка давления на забое производятся за счет полностью открытого клапана на входе и частично закрываемого клапана на выходе из скважины. Разница в расходе бурового раствора на входе и на выходе из скважины обеспечивает контролируемое гидродинамическое давление столба жидкости на открытый ствол и на забой. Традиционно изменять плотность бурового раствора, выравнивая внешнее и внутреннее давления в стволе, может быть слишком поздно: приходится прекращать бурение, ликвидировать осложнения и риски серьезных аварий.



Преимущества Бурения с управляемым давлением

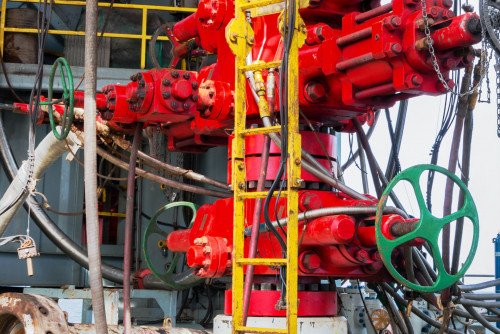

Преимущества бурения с управляемым давлением от компании «Рефф Групп» Преимущества бурения с управляемым давлением от компании «Рефф Групп»
01
управлять уровнем давления в скважине на любой нужной глубине
02
осуществлять бурение с сохранением неизменного давления на забое в скважинах с узким окном бурения
(в том числе бурить более протяженные интервалы)
03
контролировать такие показатели, как противодавление, плотность, реологические свойства, уровень флюида в затрубном пространстве, потери циркуляционного давления на трение в затрубном пространстве
04
оперативно принимать меры при появлении поглощений и вбросов
05
снизить риски при бурении и значительно повысить его эффективность.
